Дымоход для бани: сэндвич, диаметр, проход через кровлю
Строительство надёжной системы дымоудаления в парной требует строгого соблюдения правил пожарной безопасности. Ошибки при проектировании и сборке труб часто становятся причиной задымления помещений или возгорания деревянных перекрытий. Чтобы обеспечить стабильную тягу и защитить постройку от жара, необходимо точно рассчитать габариты элементов, правильно подобрать жаропрочную сталь и герметично изолировать места стыков с конструкцией крыши. В этой статье мы детально разберём, как грамотно спроектировать дымоход для печи в баню и выполнить все монтажные узлы без ошибок.
Преимущества сэндвич-систем в условиях высоких температур
Тяжёлые кирпичные дымовые каналы постепенно уступают место более практичным, лёгким и долговечным металлическим конструкциям. Изучая отзывы строителей, многие пользователи приходят к выводу, что лучшие дымоходы для бани сэндвич полностью оправдывают вложения за счёт своей многослойной структуры. Актуальные комплекты смотрите в разделе дымоходы.
Особенности конструкции двухконтурных труб
Сэндвич-модуль состоит из двух нержавеющих цилиндров разного диаметра, вставленных один в другой. Свободное пространство между ними плотно заполняется экологически чистым негорючим изолятором — базальтовой или керамической ватой толщиной от 30 до 50 мм.
- Внутренний металлический слой принимает на себя основной температурный удар и воздействие агрессивного конденсата.
- Слой теплоизоляции удерживает тепло внутри канала, поддерживая высокую скорость движения газов и минимизируя выпадение сажи.
- Внешний нержавеющий кожух сохраняет относительно безопасную температуру, снижая риск случайных ожогов и возгорания соседних элементов.
Какую марку нержавеющей стали выбрать
Для внутренних элементов банных дымоходных систем, где температура дымовых газов регулярно достигает 600–800 °C, подходят только высоколегированные аустенитные стали. Оптимальным решением будет марка AISI 321 с добавлением титана или жаропрочная сталь AISI 310S. Использование бюджетной ферритной стали марки AISI 430 во внутреннем контуре существенно снижает общий ресурс всей конструкции из-за риска межкристаллитной коррозии при сильном нагреве.
Как правильно рассчитать параметры трубы
Правильное сечение и длина дымового канала определяют стабильность работы печи, скорость прогорания дров и отсутствие обратной тяги.
Привязка к характеристикам печного патрубка
Основной параметр, от которого нужно отталкиваться при проектировании — внутренний диаметр дымохода для печи бани. Он должен строго соответствовать размеру выходного патрубка, заявленному заводом-изготовителем вашей каменки. Сужать этот канал на любом из вертикальных участков категорически запрещено. Если выходной патрубок имеет сечение 115 мм, то вся магистраль до самого верха собирается из элементов с внутренним диаметром 115 мм (например, сэндвич 115/200 мм).
Влияние высоты на силу тяги
Минимальная общая высота дымового канала от уровня колосниковой решётки до верхнего среза оголовка должна составлять не менее 5 метров. Коротким трубам часто не хватает разрежения воздуха, что приводит к выбросу дыма в помещение при открывании дверцы топки во время подкладывания дров.
Безопасный проход через перекрытия и кровлю
Наиболее опасными участками считаются зоны, где раскалённый металл пересекает деревянные конструкции потолка и стропильную систему крыши. Для изоляции проёмов пригодятся изоляционные отделочные материалы.
Обустройство потолочно-проходного узла

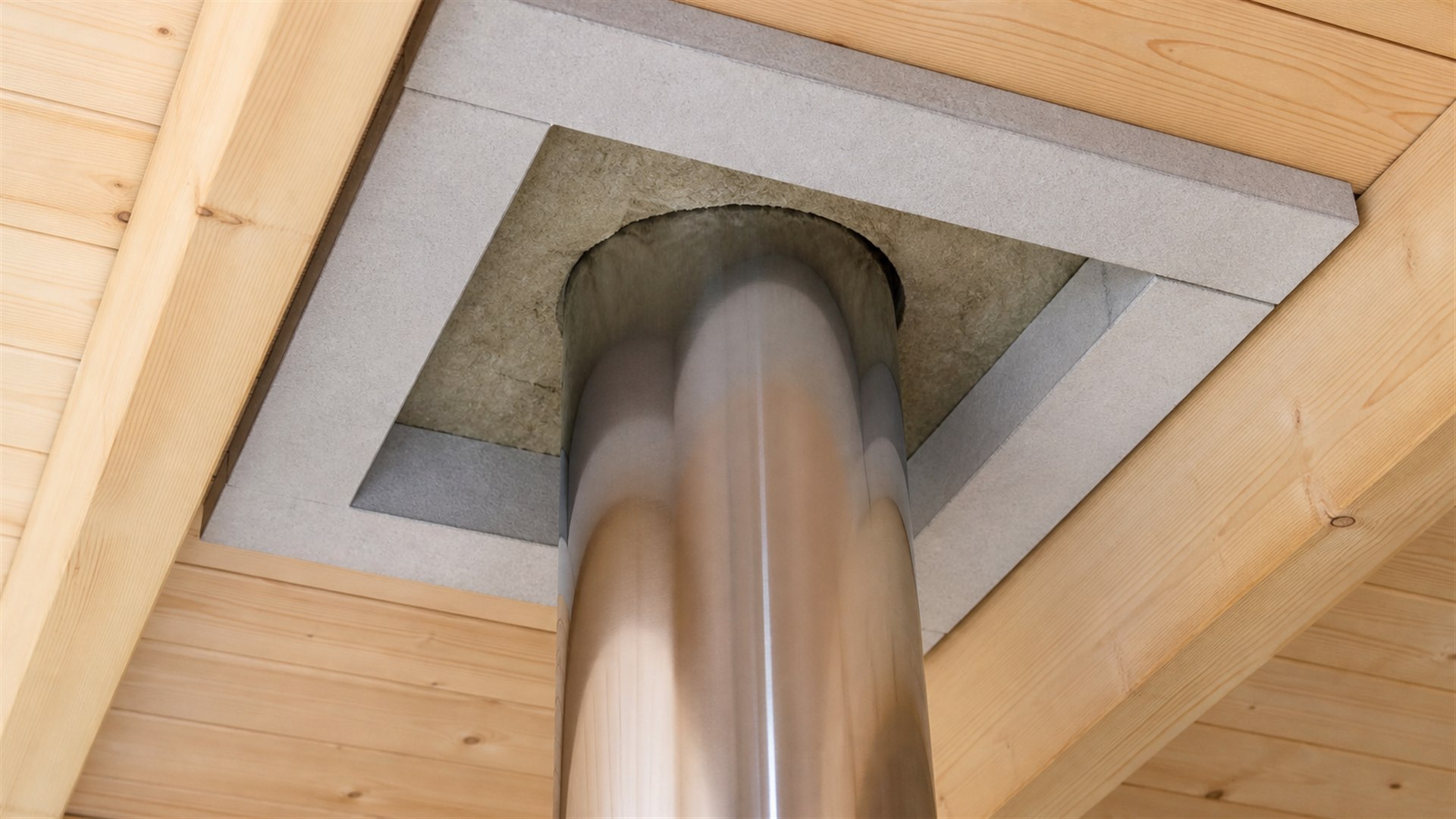

При переходе через потолочное перекрытие обязательно монтируется специальный защитный короб — потолочно-проходной узел (ППУ). По нормам СНиП расстояние от внутренней стенки дымовой трубы до незащищённых деревянных балок должно составлять не менее 380 мм. На практике применяют несколько вариантов ППУ. Первый — металлический потолочно-проходной узел (заводская металлическая ППУ). Второй — металлическая ППУ, отделанная фиброцементными плитами Flamma: плиты закрывают металл со стороны помещения и дополнительно снижают нагрев видимых поверхностей. Третий, самый безопасный вариант — короб из плит силиката кальция Super Isol: они практически не пропускают тепло к деревянным конструкциям и при этом полностью безопасны для человека. Внутри любого ППУ должна проходить цельная сэндвич-труба без стыков: соединение модулей в зоне узла недопустимо. Свободное пространство между трубой и стенками короба заполняют негорючей базальтовой ватой.
Почему для ППУ выбирают силикат кальция Super Isol
Огнезащитные плиты из силиката кальция Super Isol — самый безопасный вариант для потолочно-проходного узла в бане на фоне металлических ППУ и металлических ППУ с отделкой Flamma. Это негорючий минеральный материал с очень низкой теплопроводностью: он держит высокую температуру со стороны дымохода и не отдаёт опасный нагрев деревянным балкам и обшивке. Для обустройства ППУ Super Isol считается самым безопасным вариантом именно потому, что не пропускает тепло через конструкцию узла и полностью безопасен для человека — без вредных выделений при нагреве в штатных условиях эксплуатации. Плиты легко режутся под размер проёма, образуют жёсткий короб вокруг трубы и сохраняют свойства при длительной работе банной печи.
Монтаж кровельной проходки и защита от осадков
Правильно обустроенный проход кровли для дымохода бани решает сразу две задачи: защищает стропила от перегрева и полностью исключает протечки воды во время затяжных дождей или таяния снега.

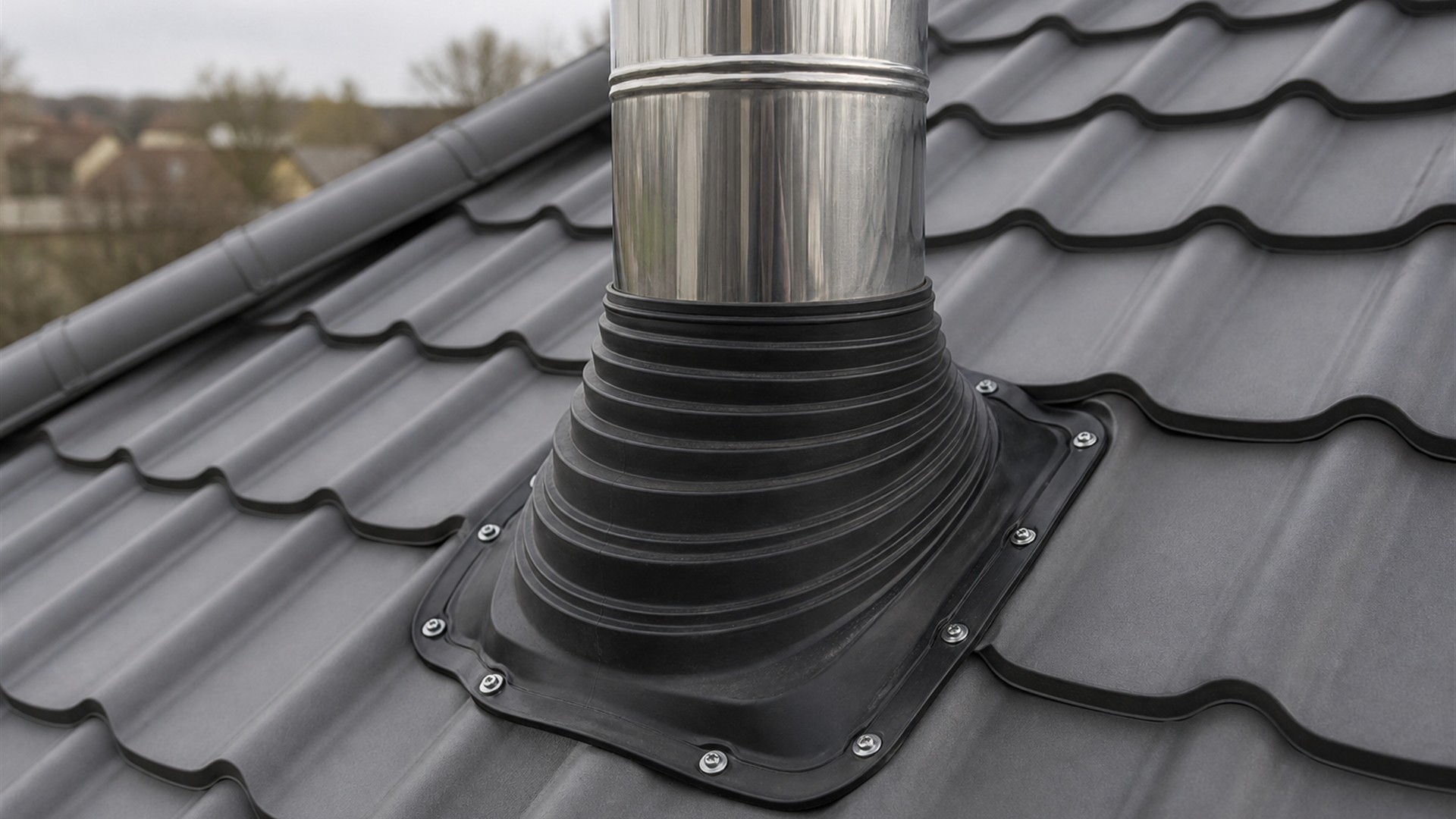

- Для герметизации круглых труб на скатных крышах используют эластичные силиконовые или резиновые уплотнители типа мастер-флеш.
- Основание уплотнителя подрезается под нужный диаметр, плотно натягивается на сэндвич-кожух и фиксируется к кровельному материалу (металлочерепице, ондулину или шиферу) с помощью кровельных саморезов и специального термостойкого силиконового герметика.
- На крышах с большим углом наклона ската вместо эластичных проходок часто монтируют жёсткие металлические крышные разделки из оцинкованной или окрашенной стали.
Сравнительные параметры популярных материалов для дымохода
| Критерий оценки | Моно-труба | Сэндвич с базальтом | Сэндвич с каолиновой ватой | Сэндвич Вермилоджик |
|---|---|---|---|---|
| Наполнение / конструкция | Одностенная нержавеющая труба без утеплителя | Два контура + базальтовая вата 30–50 мм | Два контура + каолиновая (керамическая) вата | Два контура системы Вермилоджик с вермикулитовым наполнением |
| Оптимальное место установки | Первые 1–1,5 м над топкой, бак, сетка-экономайзер | Вертикаль после стартового моно, чердак, улица, проход ППУ | Вся линия после стартового участка, зоны с высоким нагревом | Вся магистраль после стартового участка, в том числе проход через перекрытия |
| Рабочая температура газов | До 400–450 °C на участке над печью | Обычно до 500–600 °C | Выше, чем у базальта: ориентир до 700–800 °C | Высокий режим для банных печей, устойчива к пиковым нагрузкам |
| Устойчивость утеплителя к спеканию | Нет утеплителя | Средняя: у топки базальт может спекаться, поэтому сэндвич не ставят первым | Высокая: каолин лучше держит жар без потери структуры | Высокая: вермикулитовое наполнение рассчитано на банный режим |
| Наружный нагрев и пожаробезопасность | Сильный нагрев поверхности, только как стартовый участок | Хорошая изоляция при правильной толщине ваты | Очень хорошая изоляция при высоком жаре | Отличная изоляция, удобна для безопасного прохода через перекрытия |
| Конденсат и сажа | Быстрее остывает, сажи и конденсата больше | Средний уровень при стабильной тяге | Ниже, чем у базальта за счёт более «горячего» канала | Низкий при правильной высоте и диаметре канала |
| Срок службы в бане | 2–4 года на горячем участке | 5–10 лет при правильном монтаже | 10–15 лет и более | Длительный ресурс при штатной эксплуатации |
| Когда выбирать | Обязательный стартовый метр над каменкой | Базовый сэндвич для типовой бани | Если нужна повышенная жаростойкость утеплителя | Если нужна специализированная система под баню с усиленной изоляцией |
Краткое резюме — базовый чек-лист по обустройству дымохода
- Выбирайте двухконтурные сэндвичи с толщиной внутренней стенки металла не менее 0,8–1,0 мм из жаропрочных аустенитных марок стали.
- Не занижайте внутреннее сечение модулей относительно выходного отверстия банной каменки.
- Собирайте ППУ из плит силиката кальция Super Isol — это самый безопасный вариант: материал не пропускает тепло и полностью безопасен для человека; через узел ведите цельную сэндвич-трубу без стыков, зазор заполняйте базальтовой ватой.
- Используйте качественные эластичные или металлические проходки для надёжной защиты подкровельного пространства от влаги.
Часто задаваемые вопросы
Можно ли ставить сэндвич-трубу первым элементом прямо на печь?
Нет, ставить утеплённый сэндвич первым модулем на патрубок печи нельзя. Из-за экстремального жара на выходе из топки базальтовый утеплитель внутри трубы быстро спечётся, потеряет свои свойства, а внутренняя стенка деформируется. Первым метром всегда должна идти толстостенная одностенная труба, бак для нагрева воды или сетка-экономайзер для камней.
Как рассчитать высоту оголовка относительно конька крыши?
Если труба выходит на расстоянии до 1,5 метров от конька, она должна быть выше него минимум на 500 мм. При удалении от конька на расстояние от 1,5 до 3 метров оголовок трубы монтируется вровень с ним.
Как часто необходимо очищать внутренний контур от сажи?
Профилактическую очистку дымового канала выполняют два раза в год — перед открытием банного сезона и сразу после его завершения. Если вы часто используете влажные дрова хвойных или берёзовых пород, проводить чистку придётся значительно чаще.
Подобрать комплект можно в каталоге дымоходов «Русский очаг» в Костроме — сэндвич-системы Ferrum, КДМ и другие. Пришлите модель печи и схему парной — поможем собрать безопасную комплектацию.
